Yon mwazi kònen se pa sèlman fòm negatif nan yon boutèy. Li gen pou kaptire ak sele yon parison cho, lage lè kwense, retire chalè, kreye kou a ak baz, koule flash, anfòm kranpon an ak lage pati a-nan ritm pwodiksyon an mande yo.
Lang rechèch ka fènwa dimansyon sa a. Achtè yo itilizemoule soufle, moule soufle, mwazi boutèy, mwazi boutèy plastik, EBM zoutiepimwazi soufle ekstrizyonpou zouti ki gen rapò. Tèt la mouri diferan: li fòme parison la anvan mwazi an fèmen. Yon sitasyon ta dwe lis zouti ki mouri-tèt la ak mwazi an kònen kòm atik separe.
Gid sa a konsantre sou ekstrizyon kònen bòdi olye ke piki oswa detire-soufle preform zouti. Li separe tou done ki pibliye machin-anvlòp ak garanti pwojè yo. Pa gen okenn dimansyon inivèsèl pinch-off, vantilasyon oswa refwadisman ki apwopriye pou chak résine ak pati.
Yon moule soufle pwodiksyon gen sèt travay konekte
Kavite a bay pati a fòm ekstèn li, men repwodiksyon fòm se sèlman premye travay la. Zouti a dwe fè fonksyon sa yo ansanm:
- Jwenn parison a.Mwazi ouvè a dwe resevwa tib cho a san yo pa trennen, pliye oswa manke yon rejyon zongle.
- Sele epi soude li.Rejyon pinch-off fèmen parison a epi jere materyèl ki deplase nan kou a, ke, manch oswa lòt zòn flash.
- Kite lè kwense chape.Vant yo bay yon wout pou lè ant parison agrandi ak sifas kavite.
- Transfere chalè.Sikui refwadisman retire chalè ak ase balans pou libere yon pati ki estab nan yon tan repete.
- Kreye interfaces.Insérer nan kou, detay kalibrasyon, soufle-pin oswa fon-kònen karakteristik yo dwe matche ak fèmen veso a ak machin.
- Lage epi fini pati a.Draft, foure, mouvman ouvèti ak estrateji deflashing detèmine si pati a ka kite mwazi an pwòp.
- Anfòm ak siviv machin nan.Asanble konplè a dwe anfòm plato a, ouvèti, epesè ak aranjman aliye pandan y ap pote repete blocage ak sik tèmik.
Yon chanjman ki fèt pou yon travay ka afekte yon lòt. Yon pòch flash pi fon ka chanje konsantrasyon chalè alantou soude a. Yon kavite poli ka repwodui aparans yon fason diferan pandan y ap chanje fason lè bloke vwayaje. Yon gwo insert k ap deplase ka rezoud yon undercut men konsome refwadisman ak espas ouvèti. Revize desizyon yo nan nivo sistèm.
Blow mwazi anatomi: tèm yo mete sou desen an
View konsèp sa a idantifye interfaces yon achtè ta dwe espere diskite. Li se pa yon enprime zouti epi li pa gen okenn dimansyon fabrikasyon.
Sifas kavite fòme yon bò nan pati a. Insert yo ka defini kou a, manch oswa mete zòn yo.
Sitiye nan limit la fèmen kote parison la sele.
Kavite opoze rankontre nan plan separasyon an. Aliyman ak aliye kontwòl repete fèmen.
Wout vantilasyon mennen lè kwense lwen rejyon kavite yo chwazi yo.
| Karakteristik | Fonksyon | Prèv pou apwouve |
|---|---|---|
| Sifas kavite | Defini jeyometri ekstèn, teksti, mak ak refwadisman kontak lokal yo | Modèl pati final, baz kontraksyon, rele sifas ak dimansyon kritik |
| Liy separe | Fwontyè kote mwatye mwazi yo rankontre | Kote kouti vizib, bouyon, aksè flash ak efè sou sifas fonksyonèl |
| Pinch-off / konpresyon peyi | Konpresyon ak sele materyèl parison pandan y ap kontwole liy lan soude ak kraze | Materyèl-espesifik zouti detay ak te dakò soude/taye tès |
| Flash pòch oswa soulajman | Resevwa materyèl ki deplase pi lwen pase zòn nan zongle | Estimasyon brit parison, jeyometri flash ak wout deflashing |
| Vant yo | Lage lè kwense deyò parison a agrandi | Kote kat jeyografik, mak temwen otorize ak netwayabilite |
| Sikui refwadisman | Retire chalè ak kontwòl distribisyon tanperati | Desen chanèl, idantifikasyon sikwi, direksyon koule ak koòdone sèvis piblik |
| Kou ak kònen koòdone | Fòme oswa kalibre fini an epi entwodui lè mouche | Fèmti desen, konsèp kònen-pin/anba-kònen ak alokasyon taye |
| Montaj ak aliyman | Konekte mwazi an ak plak la epi konsève fèmen repete | Desen koòdone machin, mas, sant gravite, Fastener ak pwen leve |
Kòmanse ak pati a ak tès li yo—pa yon kavite jenerik
Maker mwazi an bezwen plis pase litres nominal. Yon jerry ka 5L okipe, yon boutèy wonn 5L ak yon pati teknik doub-miray ka mande pou diferan liy separasyon, dyamèt parison, layouts flash ak sekans retire.
Kat kote parison a dwe detire
Parison a pa ranpli kavite a tankou piki-moule fonn ap koule tankou dlo anba presyon ki wo. Li elaji ak detire nan direksyon miray la kavite. Trase gwo twou san fon, zòn plat laj, kwen byen file, kou konpanse ak rasin manch ka mande plis materyèl lokal oswa yon estrateji diferan liy separe. Sèvi ak reyon ak jeyometri ki ka fòme san yo pa mande yon rejyon mens detire pi lwen pase materyèl la ak pwosesis ka sipòte.
Mete bon jan kalite kote sou desen an
"Mi inifòm" se pa yon règ akseptasyon mezirab. Make kote kritik yo epi endike metòd tès la. Zepòl, kwen, manch rasin, baz, zongle soude ak panèl ka gen diferan bezwen fonksyonèl. Konekte kote sa yo akkonfigirasyon parison pwogramasyonkidonk jeyometri mwazi ak distribisyon materyèl yo pa ajiste poukont yo.
Planifye pou kontraksyon san yo pa prete yon pousantaj ki pa gen rapò
Kontraksyon depann sou klas résine, distribisyon miray, tanperati kavite, tan refwadisman ak jeyometri pati. Sèvi ak done materyèl-founisè kòm yon referans kòmanse, Lè sa a, aplike metòd Maker mwazi an ak valide pati aktyèl la. Yon pousantaj jenerik kopye nan yon lòt boutèy se pa yon baz akseptab pou gwosè kavite.
Liy separe, zongle-off ak flash dwe fèt ansanm
Liy separasyon an detèmine kote de mwatye zouti yo fèmen ak kote yon kouti vizib ka parèt. Mete l 'kote mwazi an ka louvri, parison a ka kaptire, pati a ka lage ak ekipman taye ka rive jwenn flash la. Evite mete yon kouti san kontwòl sou yon sifas sele, dekorasyon enpòtan oswa lòt koòdone fonksyonèl.
Zongle-off la se yon karakteristik soude-fòme
Nan ke oswa baz, rejyon zongle opoze yo peze de mi parison cho ansanm. Detay la gen pou deplase ase materyèl pou fòme soude a pandan y ap kreye yon liy kase kontwole pou retire flash. Tè ki kòrèk la, ang, kanpe-off ak pòch depann sou résine a, epesè parison, aksyon fèmen ak pati. Trete yo kòm dimansyon enjenyè, pa yon blòk estanda kopye atravè materyèl yo.
Pibliye literati patant sou bòdi kònen ekstrizyon tou trete rejyon an zongle, pòch flash, tanperati mwazi, vitès fèmen ak distribisyon deflashing kòm varyab kominike olye ke yon dimansyon kwen sèl. Sa a sipòte yon règ achte konsèvatif: apwouve detay nan zongle ak résine li yo ak metòd esè, pa pa aparans pou kont li.
Desine wout flash la anvan kòmande automatisation
Idantifye flash tèt, flash ke, manch flash ak nenpòt fatra kalibrasyon. Deside si retire nan mwazi an, nan yon estasyon pwensonaj, ak yon taye oswa atravè yon aparèy segondè. Flash mas fè pati demann brit fonn, kapasite moulen ak planifikasyon regrind. Desen zouti a ta dwe montre tou kijan bouyon yo retire yo efase mwazi an ak chemen pou retire li.
Refwadisman ak vantilasyon deside si kavite a ka travay nan vitès pwodiksyon an
Refwadisman kontwole lè pati a ase ki estab pou kite mwazi an; vantilasyon kontwole si wi ou non parison a agrandi ka rive nan sifas kavite a. Tou de se pwoblèm distribiye. Yon rejyon ralanti, cho oswa lè kwense ka mete sik la ak aparans pou tout pati a.
Divize sikui refwadisman pa chaj chalè ak bezwen kontwòl
Kwen lou, rejyon zongle, foure kou ak karakteristik gwo twou san fon ka pa lage chalè nan menm vitès ak yon miray mens dwat. Plizyè sikui idantifyab fè li posib pou fè dyagnostik ak balans rejyon sa yo. Dokimante antre, priz ak direksyon chak sikwi. Pa konekte yon mwazi nan dlo plant ki baze sèlman sou dyamèt kawotchou; verifye koule obligatwa, presyon, tanperati, kalite dlo ak gout presyon pou zouti final la.
Yon etid fini-eleman pibliye nan ekstrizyon soufle refwadisman egzamine mwazi materyèl, transfè chalè entèn, epesè pati ak tanperati parison inisyal kòm varyab ki afekte jaden an tanperati ak tan-ouvèti mwazi. Rechèch sa a pa bay yon pwomès sik-tan pou yon pwojè Kinggle, men li ranfòse poukisa yon sitasyon mwazi dwe defini tou de konsepsyon tèmik ak sipozisyon pwosesis.
Chèche vantilasyon kote lè ka bloke
Pandan parison an ap grandi, lè a rete ant sifas deyò li yo ak kavite a. San yo pa yon wout soti, lè sa a ka retade kontak ak kontribye nan teksti enkonplè, liy trennen oswa detay mal fòme. LaCustom-Pak ekstrizyon kònen bòdi gid konsepsyondekri vantilasyon liy separe ak vantilasyon kavite toupre foure oswa karakteristik fon. Gwosè egzak vantilasyon an ak alokasyon pou mak temwen toujou depann sou pati a ak materyèl.
Netwayabilite se yon pati nan konsepsyon vantilasyon an
Vant yo ka pèdi efikasite lè rezidi, pousyè oswa materyèl degrade akimile. Desen mwazi an ak dosye antretyen yo ta dwe montre kote vantilasyon yo sitiye, ki jan yo konekte ak atmosfè a ak ki jan yo enspekte san yo pa domaje kavite a. Swiv sifas oswa ranpli chanjman pa pozisyon anvan ou ogmante presyon soufle pou konpanse yon chemen bloke.
Travay segondè-gloss se yon pwojè tèmik separe
Pi frèt zouti ka favorize retire chalè, pandan y ap replikasyon sifas ka mande yon estrateji diferan kavite-tanperati. Yon etid 2023 ki te revize parèg yo te demontre bòdi soufle ekstrizyon tanperati varyab sou yon sèl ka ABS otomobil-spoiler lè l sèvi avèk chofaj kontwole ak refwadisman dlo. Sa se prèv pou yon apwòch espesyalize, pa prèv ke chak boutèy ta dwe itilize zouti variotherm. Eta kondisyon aparans bonè pou mwazi an ak sik yo ka fèt ansanm.
Kou fini, metòd mouche ak deflashing se yon sèl koòdone
Sistèm fèmen a etabli dimansyon fonksyonèl nan tèt yon boutèy. Bay desen bouchon an oswa fèmti, sifas poze sele, detay fil oswa menen, karakteristik tamper ak kondisyon taye pèmèt. Deside si fini an fòme, kalibre, ale oswa koupe nan yon operasyon pita. Pa site "kou estanda" san yon revizyon desen kontwole.
Koresponn ak zouti a ak aranjman soufle a
Top mouche, kònen anba ak aranjman zegwi mete lè ak pyès ki nan konpitè yon fason diferan. Pikèt la kònen ka patisipe tou nan kalibrasyon kou oswa manyen flash. Konfime konjesyon serebral, santre, refwadisman, sele ak kolizyon clearances ak machin Kinggle chwazi a olye ke kite maker mwazi an pou dedwi yo nan boutèy la pou kont li.
Tcheke mezi en kont menm done a
Yon kou ka gade pwòp men yo toujou echwe aplikasyon bouchon oswa poze sele. Dakò ki done ak mezi yo itilize nan esè mwazi, tès koule ak kalifikasyon liy ranpli. Prezève idantite kalib ak estati kalibrasyon nan dosye akseptasyon an. Si yon taye otomatik chanje kou a apre bòdi, enspekte kondisyon an fini olye ke sèlman echantiyon an jan-moule.
Konparezon orijinal: referans machin Kinggle pou tès depistaj mwazi-anfòm
Tablo ki anba a ekstrè jaden ki gen rapò ak mwazi nan senk paj pwodwi Kinggle aktyèl yo. Li kouvri machin kontinyèl ak akimilatè pou achtè yo ka wè poukisa kapasite nominal veso pa ka ranplase yon desen zouti-koòdone.
| Pibliye modèl | Klas machin | Referans veso Max | Gwosè plak mwazi (W × H) | Pibliye gwosè mwazi maksimòm (W × H) | Ranje epesè mwazi | Fòs blocage |
|---|---|---|---|---|---|---|
| KGB2L | Kontinyèl, yon sèl estasyon | 2 L | 380 × 430 mm | 360 × 380 mm | 160-300 mm | 40 kN |
| KGB5L | Kontinyèl, yon sèl estasyon | 5 L | 368 × 450 mm | 410 × 450 mm | 200-310 mm | 65 kN |
| KGB15L | Kontinyèl, yon sèl estasyon | 15 L | 500 × 550 mm | 580 × 500 mm | 300-380 mm | 165 kN |
| KGB80A | Akimilatè, mwazi fiks | 30 L | 750 × 860 mm | 520 × 860 mm | 360-420 mm | 215 kN |

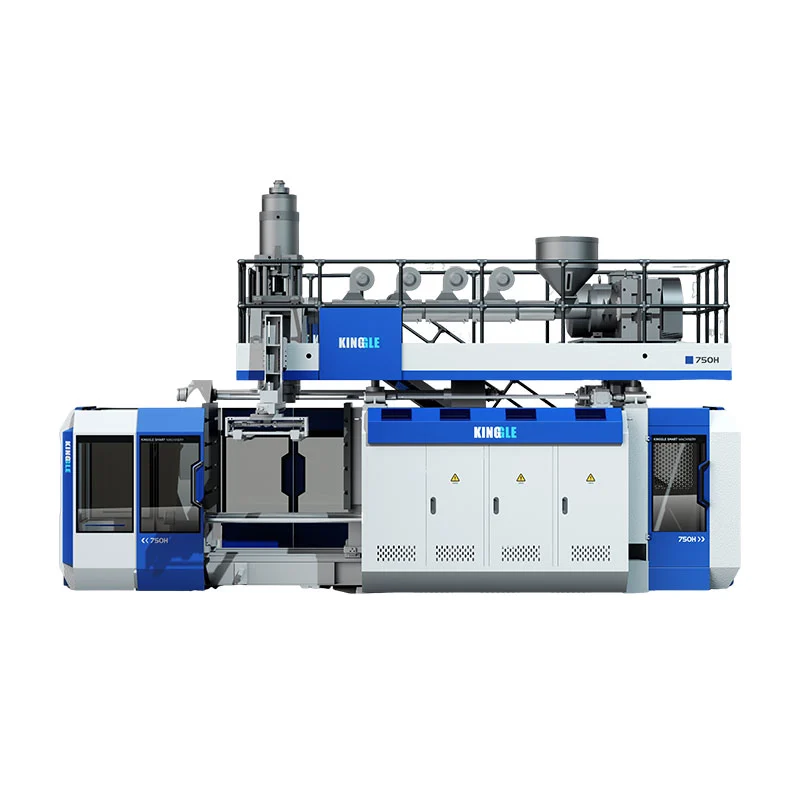

| KGB90A | Akimilatè, mwazi fiks | 60 L | 960 × 980 mm | 700 × 980 mm | 460-550 mm | 280 kN |
Twa konklizyon ki enpòtan anvan lage mwazi
Premyèman, lit pa defini oryantasyon mwazi.Referans kontinyèl 15L la pibliye yon ranje mwazi maksimòm ki pi laj men ki pi kout pase referans akimilatè 30L la. Achitekti ak fòm pati enpòtan ansanm ak volim.
Dezyèmman, epesè mwazi gen pwòp ranje li yo.Yon kavite ka anfòm dimansyon figi ki nan lis la epi li toujou tonbe deyò epesè oswa aranjman ouvèti ki pèmèt yo. Backplates, foure ak koneksyon refwadisman ajoute nan asanble a.
Twazyèmman, fòs blocage ki dwe nan pwodwi a ak pwosesis.Yon valè machin-paj ki disponib fòs, pa prèv ke nenpòt mwazi andedan anvlòp la apwopriye. Zòn ki prevwa, kondisyon mouche, demann pinch-off ak konstriksyon mwazi mande pou revizyon jeni.
Materyèl mwazi, foure ak fini sifas yo ta dwe swiv devwa pwodiksyon an
Materyèl zouti afekte transfè chalè, machinabilite, reparasyon, mete ak pri. Volim pwodiksyon pou kont li pa ase pou chwazi li. Konsidere résine, espesifikasyon sifas, devwa pinch-off, kondisyon abrazif oswa korozivite, karakteristik k ap deplase, kapasite antretyen ak estrateji reparasyon yo aksepte.
Materyèl mwazi baz
Mande pou alyaj egzak la oswa klas, tretman chalè kote sa aplikab, metòd kavite-fabrikasyon ak baz tèmik-konsepsyon. "Mwazi aliminyòm" oswa "mwazi asye" twò laj pou konparezon.
Ranplase foure
Kou, zongle-off, mete, fil oswa foure vantilasyon ka lokalize antretyen epi pèmèt yon materyèl diferan nan yon karakteristik egzijan. Dosye idantifikasyon insert ak dimansyon rezèv.
Teksti ak engraving
Espesifye fichye travay atistik, oryantasyon, akseptasyon pwofondè/aparans, entèraksyon vantilasyon ak kontwòl revizyon. Konfime ki jan pwosesis la pral repwodui sifas yo mande a.
Pwoteksyon ak depo
Defini netwayaj, pwoteksyon korozyon apwouve, drenaj dlo, kadna transpò, pwen leve ak kondisyon depo. Konsève vwa navigab yo ak zongle sifas yo pandan tan D'.
Rekòmandasyon materyèl maker zouti a ta dwe endike sipozisyon ak esklizyon li yo. Lè w konpare de sitasyon, tcheke si tou de gen ladan yo menm materyèl insert, refwadisman dimansyon, engraving, fini sifas, kawotchou, ekipman, leve pyès ki nan konpitè, travay esè ak pyès rezèv mete.
Esè faktori: pwouve mwazi an kòm yon pwosesis repete
Yon premye boutèy akseptab pwouve ke sistèm nan ka fòme pati a yon fwa. Akseptasyon pwodiksyon mande pou yon kouri ki estab ak kondisyon trasabl. Workflow sa a se yon estrikti prèv rekòmande, pa yon reklamasyon ke chak pwojè Kinggle deja itilize menm pwotokòl la.
- Konfime idantite.Dosye machin, mwazi, foure, zouti mouri, klas materyèl/lòt, kondisyon koulè oswa regrind ak revizyon resèt.
- Estabilize kondisyon yo.Ekri tanperati aktyèl yo, rezèv dlo refwadisman/retounen, kondisyon soufle ak etap sik apre pwosesis la rive nan eta a te dakò.
- Enspekte zouti a.Tcheke liy separasyon fèmen, aliyman, dlo ak fwit lè, kondisyon vantilasyon, sifas zongle-off ak mouvman an sekirite.
- Egzanp pa pozisyon.Kenbe kavite, priz ak estasyon idantite atravè peze, mezi miray, taye ak tès fonksyonèl.
- Mezire kondisyon fini an.Mete efè reaming, pwensonaj, deflashing oswa lòt etap fini enkli.
- Ekri tout pèt yo.Log rejte, sispann, alam, koreksyon manyèl ak entèripsyon en pandan fenèt la te dakò.
- Sove liy debaz la.Apwouve revizyon desen an, resèt, foto, mezi, mezi ak aksyon korektif louvri ansanm.
Fè dyagnostik modèl anvan chanje resèt la
| Modèl obsève | Zouti oswa zòn pwosesis pou enspekte | Prèv yo kolekte |
|---|---|---|
| Fèb oswa konsistan ke soude | Pozisyon Parison, detay zongle, fèmen mwazi, tanperati lokal, soulajman flash ak deflashing | Echantiyon soude ki make pozisyon, mas brit, sekans fèmen ak tès fonksyonèl |
| Teksti pòv oswa detay enkonplè | Vant, kote lè kwense, kondisyon kavite, kontak parison ak tanperati | Kat defo, enspeksyon vantilasyon, kondisyon aktyèl pwosesis ak foto kavite |
| Warpage apre ekspilsyon | Distribisyon miray, balans refwadisman, distribisyon ekspilsyon, manyen ak apre refwadisman | Tanperati / koule pa sikwi, chèk dimansyon kwonometre ak kat jeyografik miray la |
| Flash sou yon bò | Aliyman, paralelis platin, sifas separe, aliye mwazi ak santre parison | Pozisyon istwa, enspeksyon fèmen ak pati repete anvan / apre koreksyon |
| Sik ralanti oswa varyab | Restriksyon sikwi refwadisman, rejyon cho, epesè pati, vantilasyon ak reta en | Tan sik-etap, kondisyon ekipman/retounen ak sispann boutèy demi lit |
Sèvi ak Kinggle laFlux travay prèv HMIlè alam oswa chanjman sekans akonpaye yon pwoblèm mwazi. Pote pwen enspeksyon apwouve nan laplan antretyen prevantifolye pou yo tann pou bon jan kalite pati nan flote.
RFQ soufle mwazi ak lis verifikasyon konsepsyon-revizyon
- Kontwole dosye pati 2D/3D, revizyon, kapasite, dimansyon maksimòm ak sa ki gen entansyon.
- Fèmen ak kou-fini desen, echantiyon bouchon, done sele ak kondisyon taye fini.
- Klas résine egzak, koulè / aditif, plan regrind / PCR ak enfòmasyon materyèl-founisè.
- Pwa fini, estimasyon parison brit ak wout flash.
- Miy kritik ak pozisyon dimansyon ak metòd tès ak limit akseptasyon.
- Leak, gout, tèt-chaj, koupl, anviwònman oswa lòt tès fonksyonèl pwojè espesifik.
- Modèl machin, estasyon ak konte kavite, plan priz mouri-tèt ak distans sant parison.
- Koòdone platin / aliye, anvlòp mwazi, epesè, ouvèti, kranpon ak aranjman soufle-pin.
- Liy separe, zongle-off, pòch flash, insert kou, vantilasyon, sikui refwadisman ak fini sifas yo.
- Entèfas pou pran, koupe, tès koule, transmèt ak manyen bouyon.
- Materyèl zouti, insert klas, dite / tretman kote ki enpòtan, rezèv ak metòd reparasyon.
- Esè kantite materyèl, dire kouri, echantiyon, mezi, dosye done ak responsablite akseptasyon.
- Aranjman jeneral, pwen leve, mas mwazi / sant gravite ak pwosedi chanjman apwouve.
- Dimansyon limit: mwazi, zouti mouri, ekipman, kawotchou, desen, fòmasyon, anbalaj ak atik achtè-apwovizyone.
Pou sèvis faktori, konekte sikui mwazi final yo ak aranjman soufle ak Kinggle agid planifikasyon sèvis piblik ak layout. Pou klas machin ak sekans pwodiksyon, sèvi ak lakontinyèl ekstrizyon kònen bòdi gidepi konfime si yon platfòm akimilatè nesesè pou pati final la.
Kesyon yo poze souvan
Ki diferans ki genyen ant yon moule soufle ak yon tèt mouri soufle?
Tèt la mouri fòme parison an fonn anvan bòdi. Mwazi soufle a fèmen alantou parison sa a, sele li, resevwa lè mouche, refwadi pati a epi li defini fòm ekstèn li. Yo se sistèm zouti separe men konekte.
Ki enfòmasyon ki nesesè pou konsepsyon yon mwazi soufle ekstrizyon?
Bay pati kontwole a ak desen fèmti, klas résine, pwa parison fini ak brit, mi kritik ak dimansyon, tès fonksyonèl, sib pwodiksyon, koòdone machin, plan kavite, metòd taye ak sèvis piblik faktori.
Poukisa konsepsyon pinch-off enpòtan nan bòdi kònen ekstrizyon?
Pinch-off la konprese ak sele materyèl parison cho epi li ede defini kote flash separe. Jeyometri li yo reyaji ak materyèl, epesè parison, fèmen mwazi, tanperati, soulajman flash ak deflashing, kidonk li dwe valide sou pwojè aktyèl la.
Poukisa yon mwazi soufle ekstrizyon bezwen vantilasyon?
Lè ka vin bloke ant parison a agrandi ak kavite. Vant yo bay li yon wout chape pou parison la ka kontakte sifas mwazi an epi repwodui fòm ak detay ki gen entansyon an.
Ki jan chanèl refwadisman afekte tan sik bòdi soufle?
Sikui refwadisman retire chalè jiskaske pati a ka lage san deformation akseptab. Rejyon ki pi dousman cho a ka limite sik la, se konsa Layout sikwi, koule, tanperati, materyèl mwazi ak distribisyon miray yo dwe evalye ansanm.
Èske yon mwazi kònen ki egziste deja anfòm yon machin diferan?
Li posib, men pa sipoze li. Tcheke lajè mwazi, wotè, epesè, mas, aliye, ouvèti, kranpon, pozisyon kònen-pin, sèvis piblik, chemen pou pran soti, aliyman tèt mouri ak kontwòl kont machin k ap resevwa a.
Èske mwen ta dwe chwazi yon mwazi soufle aliminyòm oswa asye?
Chwa a depann sou pèfòmans tèmik, devwa pwodiksyon, résine, sifas ak kondisyon mete, mete estrateji, kapasite reparasyon, tan plon ak pri. Mande pou klas egzak ak sipozisyon konsepsyon olye ke chwazi nan non metal la pou kont li.
